Control del nivel del Lago
Las preguntas más importantes, para responder sobre el control del nivel del Lago, son: ¿cuál es el volumen actual del lago ¿ cuánto tiempo se requerirá ? y que volumen hay que extraer para llegar a la cota 408.00 , definida por el Ministerio del Ambiente.
Hay dos métodos para resolver dichas preguntas, el primero es el de tratar de calcular el volumen de agua que se le ha inyectado al lago, producto de los bombeos del embalse Cachinche y del Pao La Balsa, y luego restarle las aguas que han salido del lago, producto de los dos bombeos construidos, más las aguas por evapotranspiración, riego, etc. Este cálculo es sumamente complejo, además no se tiene toda la información requerida. El segundo método, aunque no parece tener una gran exactitud, pero nos puede dar, una buena aproximación a la situación real consiste en, sobre la situación original del lago, agregarle el volumen adicional de agua que se tiene actualmente. El método se ha diseñado sobre sobre la imagen del lago obtenida de Google Earth, y de algunas mediciones realizada sobre ellas, el método lo explicaremos usando el anexo A3.1, donde se indica en rojo, el fondo original del lago correspondiente a la cota 408.00, el volumen lo calcularemos hasta la cota 414.00, o sea una altura de 6 metros. El volumen total será la suma del volumen del área central, que es el área del espejo de agua de 350 km2 (100 ha /km2), igual a 35.000 ha, más el área lateral indicada en la figura, que son las áreas inundadas.
La ecuación que define el movimiento de las aguas es la siguiente:
Volumen Bajar Nivel = Volumen total a descargar – (Volumen Cloacas + Volumen de Drenajes)
- Descarga Total. El agua que sale del lago por la tubería de descarga
- Volumen Cloacas. Cantidad regular de aguas negras que descarga al lago
- Volumen Drenajes. Cantidad de aguas de lluvia que descarga al lago
- Volumen para Bajar Nivel. Diferencia entre Descarga Total menos volúmenes de cloacas y drenaje

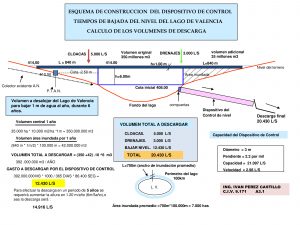

Para utilizar este método se deberá utilizar el siguiente criterio, ver anexo A3.1
Se deberá calcular el volumen a descargar del Lago de Valencia para bajar 1 metro de agua al año, y luego, durante 6 años.
De los cálculos de la anexo A3.1 se tiene lo siguiente:
Volúmen del Área Central : 350.000.0 00 m3
Volúmen del Área Inundada: 42.000.000 m3
Volúmen Total: 392.000.000 m3
Gasto en l/s, para bajar 1 m/año: 12.430 l/s

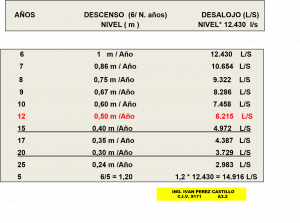

Se ha elaborado una tabla en el anexo A3.2, donde en la primera columna se indica , el número de años que tardara determinada opción en bajar el nivel, en la segunda columna se señala el descenso del nivel del lago en metros por año, y en tercer lugar se indica el gasto en litros por segundo.
Como ejemplo práctico podemos decir: que 12.430 l/s baja el nivel del Lago 1 m al año, por un total de 6 años
6 años 1 m/año 12.430 l/s
12 años 0,50 m/año (6/12) 6.250 l/s (12.430 * 0.50)
15 años 0,40 m/año (6/15) 4.972 l/s (12.430 *0,40)
20 años 0,30 m/año (6/20) 3.729 l/s (12.430 *0,30)
Con este método aunque no pueda ser exacto, nos da una buena percepción del tiempo de cada alternativa, si en la realidad, el tiempo que tarda en bajar el nivel del lago, es 4 o 5 meses más o menos, la calidad de la solución, sigue siendo aceptable. Para efectuar la descarga en un periodo de 5 años, se requerirá aumentar la altura a 1.20 metros por año, o sea (6/5 m/año), o sea la descarga será de 14.916 l/s. Este método y la tabla 3.2, nos da una buena información, para la escogencia de determinada solución.
