DIBUJO Y CALCULO RED SUPERIOR (SAN MATEO , LA VICTORIA)
El presente capitulo se refiere a los Planos y Cálculos Hidráulicos del Anteproyecto de las Redes del Acueducto del Sistema de Distribución de Agua Potable , desde la estación de bombeo, en el Embalse de Suata, hasta el Estanque Este de la Victoria.
Como se dijo en el comienzo, la solución propuesta está basada en las Redes Hidráulicas o Niveles de Servicio existentes en el Estado Aragua y a las tuberías del Sistema Regional del Centro que se consideren aceptables, para ser utilizadas, a partir del año 2.036.

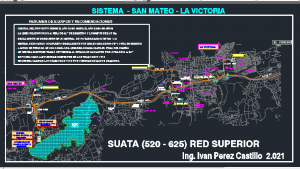

El primer anexo corresponde al plano elaborado en AutoCAD, cuyo original está bajo archivo, sin embargo se ha elaborado una imagen de dicho plano, el cual lo presentamos en el anexo 18.1.
(para aumentar el zoom, oprimir 3 botones arriba y a la derecha)
Igualmente se han elaborado los cálculos Hidráulicos desde la estación de bombeo hasta el estanque más lejano (Victoria Este), elaborados en una hoja en Excel, y visualizado como imagen, en el anexo 18.2.

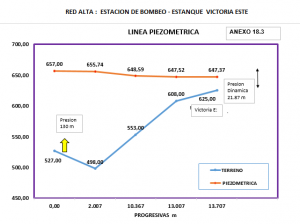

La Línea Piezometrica fue dibujada igualmente en Excel, utilizando la tabla de cálculo como base, en el anexo 18.3
A continuación daremos algunos datos técnico y recomendaciones importantes que se desprende de la solución calculada, para comenzar a operar el sistema a partir del año 2.036.
RED SUPERIOR – PRIMERA ETAPA AÑO 2.036
– El Gasto Inicial de agua de Reúso (año 2.036, será de 676 l/s
– La Línea de Aducción (1-2), tendrá un diámetros de 42” y Longitud de 2.007 ml.
– El Sistema de Bombeo etapa Inicial estará formado por una Bomba de 750 l/s y 650 hp.
– Se deberá sustituir el tramo de tubería al Estanque San Mateo por otra de 24″ ò 30”
– Se podrán usar los tramos de tubería 2-4 y 3-4,
– No incluye la Población a El Consejo
RED SUPERIOR – SEGUNDA ETAPA AÑO 2.086.
– El Gasto Final de agua de Reúso (año 2.086, será de 1.420 l/s)
– El Sistema de Bombeo etapa final estará formado por una Bomba de 1.500 l/s y 1.850 hp.
– No se incluye la población del Consejo.
– Se deberán cambiar los tramos de tubería 2-4 y 3-4,
– No se incluye la Población de El Consejo
