DIBUJO Y CALCULO RED ALTA (TURMERO, CAGUA, SANTA CRUZ)
El presente capitulo se refiere a los planos y Cálculos Hidráulicos del Anteproyecto de las Redes del Acueducto del Sistema de Distribución de Agua Potable desde la estación de bombeo de la Laguna de Taiguaiguay hasta el Estanque de Turmero.
Como se dijo en el comienzo, la solución propuesta está basada en las Redes hidráulicas o Niveles de Servicio existentes en el Estado Aragua y a las tuberías del Sistema Regional del Centro que se consideren aceptables, para ser utilizadas, a partir del año 2.036.

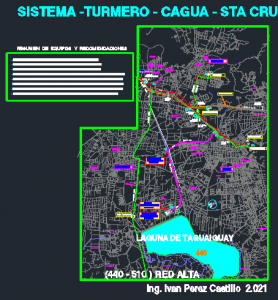

El primer anexo corresponde al plano elaborado en AutoCAD, cuyo original está bajo archivo, sin embargo se ha elaborado una imagen de dicho plano, el cual lo presentamos en el anexo 19.1,
( para aumentar el zoom, oprimir los 3 botones arriba y a la derecha)
Igualmente se ha elaborado los cálculos Hidráulicos desde la estación de bombeo hasta el estanque de Turmero, elaborados en Excel , y visualzado como imagen el anexo 19.2.

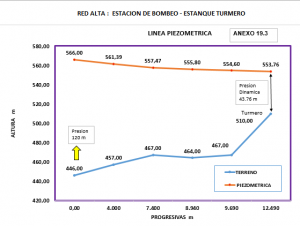

La Linea Piezometrica fue dibujada, apoyada en la tabla realizada para los calculos hidraulicos y visualizada en el anexo 19.3.
A continuación daremos algunos datos técnico y recomendaciones importantes que se desprende de la solución calculada, para comenzar a operar el sistema a partir del año 2.036.
RED ALTA PRIMERA ETAPA AÑO 2.036
– El Gasto Inicial de agua de Reúso (año 2.036, será de 1.336 l/s
– La Línea de Aducción (1-2), tendrá un diámetros de 42” y Longitud de 7.4 kml.
– El Sistema de Bombeo etapa Inicial estará formado por una Bomba de 1.500 l/s y de 850 hp.
– Se deberá sustituir el tramo de tubería al Estanque Turmero por otro de 27” o 30”
– Se deberá sustituir la tubería al estanque de Cagua por otra de 30” ò 36”.
– Habrá que chequear bien los diámetros de los tramos 3-4; 4-5
RED ALTA SEGUNDA ETAPA AÑO 2.086.
– El Gasto Final de agua de Reúso (año 2.086, será de 2.806 l/s)
– El Sistema de Bombeo etapa final estará formado por una Bomba de 3.000 l/s y de 3.180 hp.
– Habrá que sustituir los diámetros de los tramos 3-4; 4-5
