DIBUJO Y CALCULO RED MEDIA DE MARACAY ( SISTEMA VALENCIA 1 )
El presente capitulo se refiere a los planos y Cálculos Hidráulicos del Anteproyecto Hidráulico de las Redes del Acueducto del Sistema de Distribución de Agua Potable desde la estación de bombeo Val 1, en el Lago de Valencia, a los Estanques de la Red Media en Maracay, Caña de Azúcar, Girardot , Independencia.
Como se dijo en el comienzo, la solución propuesta está basada en las Redes hidráulicas o Niveles de Servicio existentes en el Estado Aragua y a las tuberías del Sistema Regional del Centro que se consideren aceptables, para ser utilizadas, a partir del año 2.036.
El primer anexo corresponde al plano elaborado en AutoCAD, cuyo original está bajo archivo, sin embargo se ha elaborado una imagen de dicho plano, el cual lo presentamos en el anexo 20.1,
Igualmente se ha elaborado los cálculos Hidráulicos desde la estación de bombeo hasta el estanque Independencia, en una Hojade Excel y visualizado en el anexo 20.2,

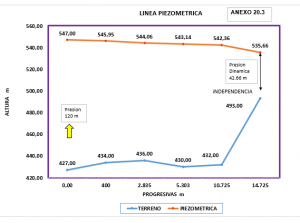

La tabla en excel utilizada en los calculos hidraulicos , fue usada al mismo tiempo como base para el dibujo de la Linea Piezometrica respectiva, representada en el anexo 20.3.
A continuación daremos algunos datos técnico y recomendaciones importantes que se desprende de la solución calculada, para comenzar a operar el sistema Val 1, a partir del año 2.036.
RED MEDIA PRIMERA ETAPA AÑO 2.036
– El Gasto Inicial de agua de Reúso (año 2.036, será de 1.468 l/s
– La Línea de Aducción (1-2), tendrá un diámetros de 42” y Longitud de 400 ml.
– El Sistema de Bombeo en esta etapa estará formado por una Bomba de 1.500 l/s y 800 hp.
– Se deberá sustituir el tramo de tubería al Estanque Independencia por otro de 36”
– Se deberá poner fuera de servicio el tramo de tubería 5-8
RED MEDIA SEGUNDA ETAPA AÑO 2.086.
– El Gasto Final de agua de Reúso (año 2.086, será de 3.083 l/s)
– El Sistema de Bombeo en esta etapa estará formado por una Bomba de 3.000 l/s y 2.537 hp,
o sus bombas equivalentes.
